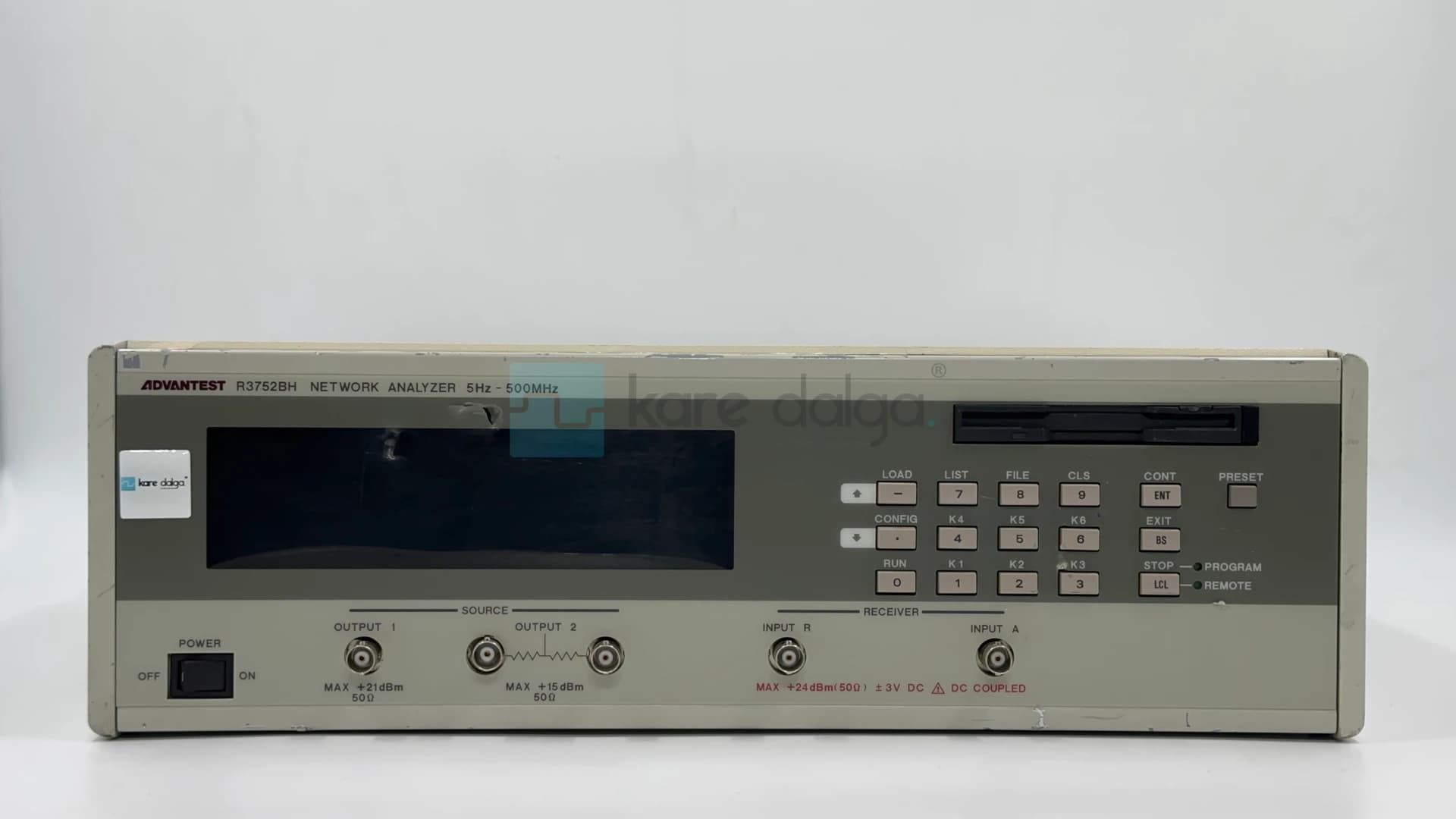

Advantest R3752bh 5 Hz – 500 Mhz Rf Network Analizörü

Advantest R3752BH 5 Hz – 500 MHz RF Network Analizörü Teknik Özellikleri

• Frekans Aralığı: 5 Hz – 500 MHz

• Ölçüm Parametreleri: S11, S21, Return Loss, Insertion Loss, Gain, Faz ve Empedans ölçümleri

• Dinamik Aralık: 100 dB'e kadar

• Çıkış Gücü: Çıkış 1: +21 dBm maks. (50 Ω), Çıkış 2: +15 dBm maks. (50 Ω)

• Giriş Empedansı: 50 Ω

• Maksimum Giriş Seviyesi: +24 dBm (50 Ω), ±3 VDC

• Bağlantı Tipi: 50 Ω BNC RF giriş ve çıkış konnektörleri

• Süpürme (Sweep) Modları: Linear, Logarithmic ve CW frekans süpürme

• İz (Trace) Fonksiyonları: Tek ve çift iz görüntüleme, marker ve delta marker desteği

• Kalibrasyon: Open, Short, Load ve Through (OSLT) kalibrasyon desteği

• Depolama: Dahili 3.5" disket sürücüsü ile ölçüm verisi kaydetme

• Arayüz: IEEE-488 (GPIB) uzaktan kontrol desteği

• Doğruluk / Hassasiyet: Yüksek frekans kararlılığı ve hassas genlik/faz ölçüm performansı

• Boyut & Ağırlık: Yaklaşık 425 × 177 × 430 mm, yaklaşık 14 kg

• Öne Çıkan Teknik Avantajlar: Geniş dinamik aralık, dahili kaynak alıcı mimarisi, hassas S-parametre ölçümleri ve laboratuvar sınıfı ağ analizi performansı.

• Kullanım Alanları: RF filtre, yükselteç ve anten karakterizasyonu, kablo ve pasif bileşen testleri, telekom sistemleri, AR-GE laboratuvarları, üretim testleri ve savunma sanayii RF uygulamaları.
